Řídicí jednotka Grundfos CU 302 - 92799797
Řídicí jednotka Grundfos CU 302 - 92799797
Výrobce:
Grundfos
EAN:
5715119769131
Dostupné
17 220 Kč (s DPH)
Dostupné
EAN:
5715119769131
Popis
Parametre
CU 302
CU 302 je pokročilý řídicí systém určený k monitorování a řízení ponorných čerpadel SQE, ideální pro aplikace s konstantním tlakem v domácích vodovodních systémech. Díky jednoduchému uživatelskému rozhraní a integrovanému modulu Bluetooth umožňuje snadnou instalaci a konfiguraci prostřednictvím aplikace Grundfos GO.
Funkce a vlastnosti
- Řešení typu "zapoj a čerpej" předkonfigurované pro konstantní tlak, připravené k okamžitému použití.
- Více režimů ovládání pro různé aplikace, konfigurovatelné prostřednictvím aplikace Grundfos GO.
- Komunikace s čerpadlem prostřednictvím Powerline, bez nutnosti použití dalších kabelů.
- Možnost vzdáleného monitorování přes WiFi, GENIbus nebo Modbus prostřednictvím Grundfos Connect nebo jiných systémů SCADA.
- Zobrazení stavu systému, alarmů a výstrah přímo na řídicím displeji.
- Konfigurovatelné vstupy a výstupy pro flexibilní řízení.
- Podrobné záznamy o provozu a historii včetně provozní doby, počtu jízd, spotřeby energie a dopravovaného množství (při připojení průtokoměru).
Instalace a použití
CU 302 se snadno instaluje na stěnu v blízkosti ponorného čerpadla. Napájecí zdroj a čerpadlo jsou díky technologii Powerline propojeny přímo přes řídicí jednotku, bez nutnosti dalších kabelů pro komunikaci. Modul Bluetooth umožňuje bezproblémové nastavení a monitorování prostřednictvím aplikace Grundfos GO, což instalatérům umožňuje efektivně nastavit výkon systému a diagnostikovat případné poruchy.
Technické parametry
| Označení výrobku | CU 302 |
|---|---|
| Číslo výrobku | 92799797 |
| Číslo EAN | 5715119769131 |
| Schválení | CE, EAC, RCM, UKCA |
| Vstup pro kabelovou zástrčku | 2x PG11 + 2x PG21 |
| Materiál rozvaděče | Plast |
| Provozní teplota okolí | -20°C až 50°C |
| Relativní vlhkost | 5% až 95% |
| Montáž do rozváděče | Montáž na stěnu |
| Připojení uzemnění | PE |
| Síťová frekvence | 50/60 Hz |
| Jmenovité napětí | 1 x 90-240 V |
| Jmenovitý proud | 12.5 A |
| Stupeň ochrany podle IEC 34-5 | IP55 |
| Pojistky nouzového zastavení | 16 A |
| Kód baterie podle IEC | CR2032 |
| Chemické složení baterie | Lithiová (LITHIUM) |
| Typ ovládání | Bez snímače tlaku |
| Čistá hmotnost | 1,24 kg |
| Hrubá hmotnost | 1,51 kg |
| Objem balení | 0.006 m³ |
| Celková výška | 160 mm |
| Celková šířka | 232 mm |
| Země původu | Thajsko (TH) |
| Číslo celního sazebníku | 85044095 |
Výkresy a schémata

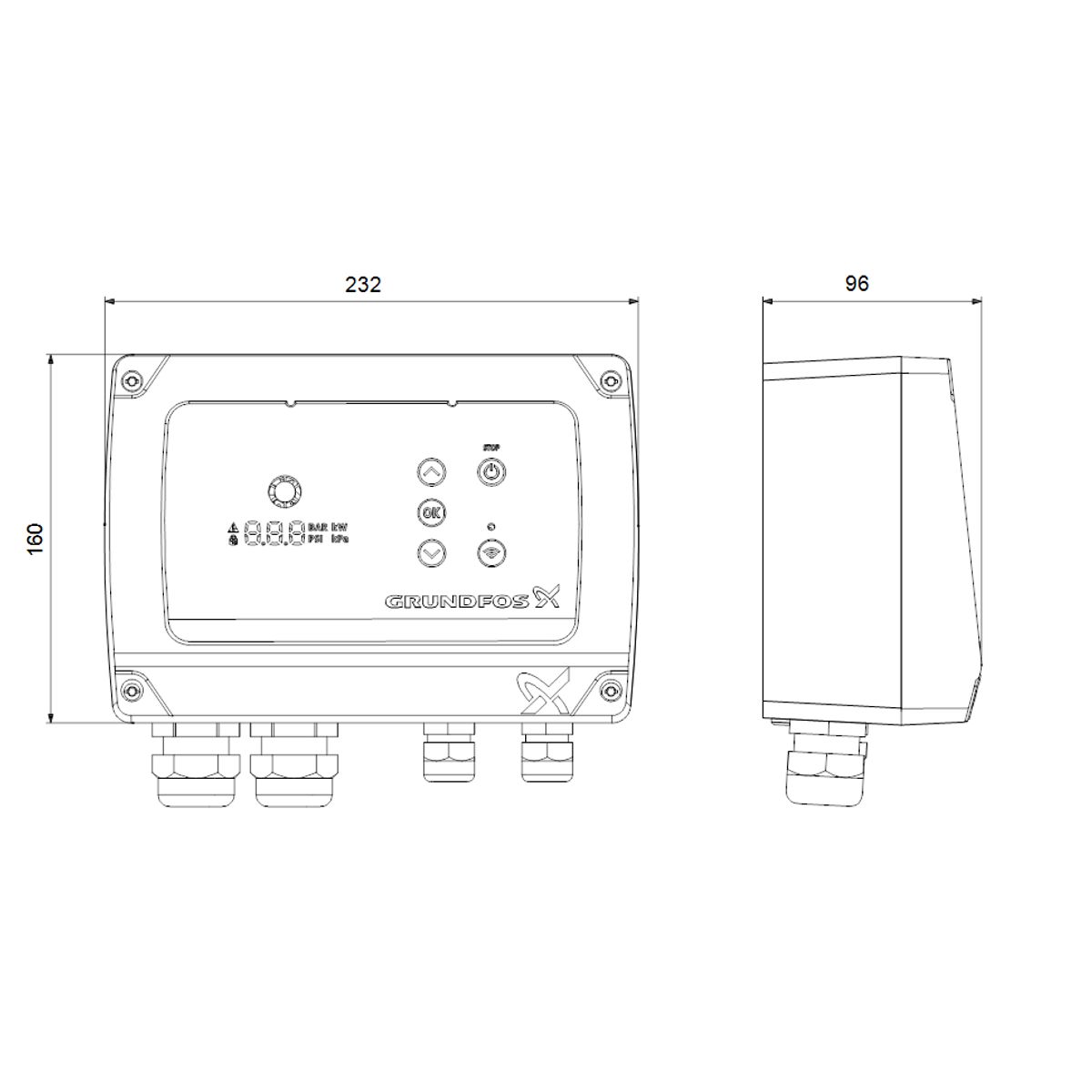

Technický výkres CU 302
Elektrické schéma CU 302
| Napětí | 1 x 90-240 V V |
| Výška | 160 mm mm |
| Šírka | 232 mm mm |
| Hmotnost | 1.24 kg kg |
| Proud | 12.5 A A |
| EAN | 5715119769131 |
| Max. teplota okolí | -20 .. 50 °C °C |
| Objednávacie číslo | 92799797 |
