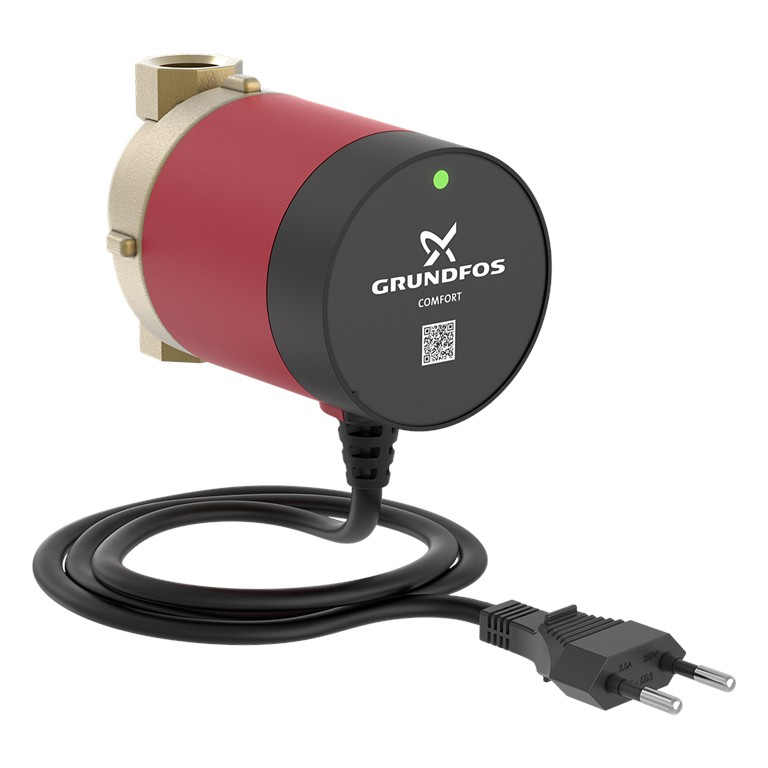

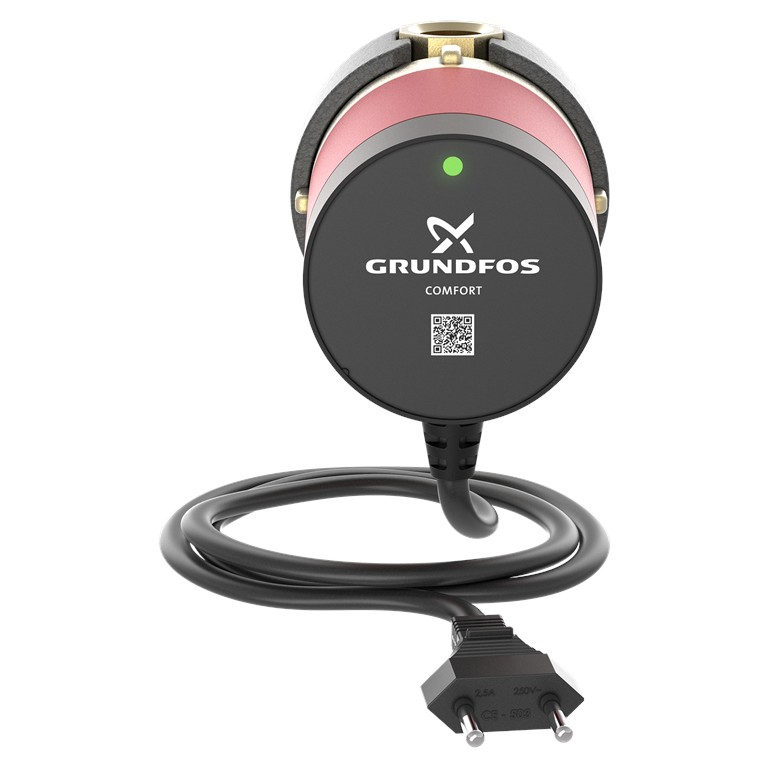

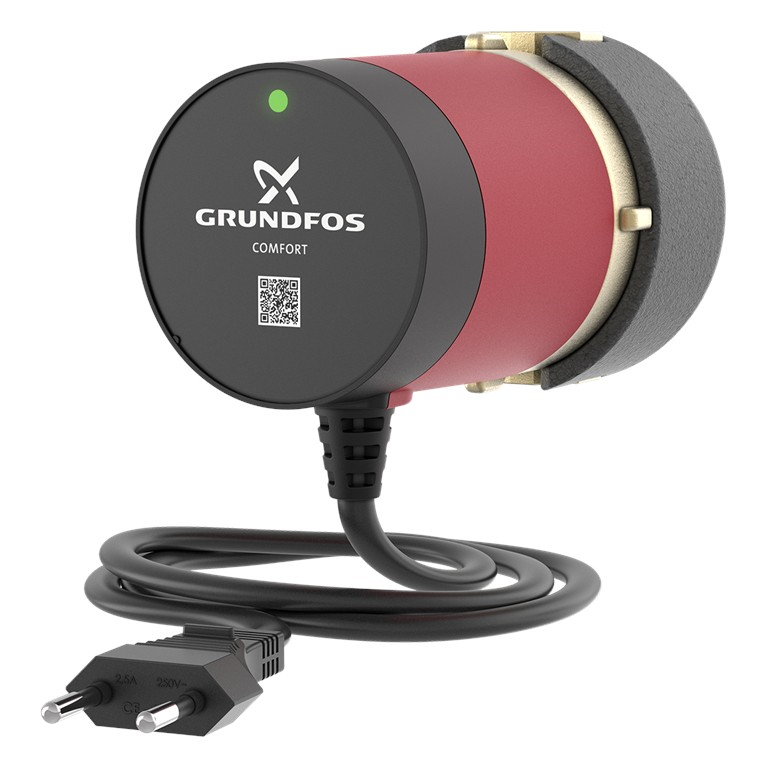

KOMFORT 15-14 B
COMFORT je účinné oběhové čerpadlo určené pro recirkulaci teplé vody v obytných budovách s vyhrazeným vratným potrubím. Je kompatibilní se všemi typy zásobníkových ohřívačů vody, beznádržkovými systémy, solárními systémy nebo tepelnými čerpadly bez ohledu na to, zda je systém vybaven směšovacími nebo manipulačními ventily.
Čerpadlo má kompaktní pouzdro a permanentní magnet s integrovanou řídicí jednotkou. Sférický rotor, vybavený oběžným kolem, zajišťuje optimální funkčnost podpořenou robustním kuličkovým systémem s jedním ložiskem. Mosazné těleso čerpadla schválené pro pitnou vodu zaručuje bezpečnost i spolehlivost.
COMFORT disponuje režimem nepřetržitého provozu 24/7, který je vhodný pro externí ovládání prostřednictvím zásuvného časového spínače, plynového kotle nebo regulátoru tepelného čerpadla.
Vlastnosti výrobku:
- Q-H výkon, který je určen pro jedno- a vícerodinné domy, v závislosti na požadovaném pracovním bodě, aby se přizpůsobil tepelným ztrátám v konkrétním uspořádání potrubí.
- Nízká spotřeba energie a tichý provoz.
- Dodržování limitů rychlosti proudění stanovených výrobci potrubí, včetně DN 15, DN 20 PEX, mědi a dalších.
- Schválení pro pitnou vodu díky mosaznému tělesu čerpadla, rotoru z nerezové oceli a kompozitnímu oběžnému kolu.
- Konstrukce, která umožňuje snadné odstranění vodního kamene a cizích usazenin sejmutím hlavy čerpadla, díky čemuž výrobek splňuje neomezené požadavky na tvrdost vody.
- Ochrana proti chodu nasucho, která zabraňuje poruše, pokud v systému dojde voda.
- Více poloh pro instalaci, a to i s hlavou čerpadla směřující dolů.
- Hlava čerpadla navržená tak, aby pasovala do mosazných těles starých i nových čerpadel stejné konstrukce, a to i od různých výrobců čerpadel (např. Wilo, Vortex, Lowara, DAB a dalších).
- Snadná elektrická instalace díky předem smontované napájecí zástrčce s 1,5 m dlouhým kabelem a konstrukci s dvojitou izolační ochranou, která eliminuje potřebu zemnicího vodiče.
- Izolační pláště pro snížení tepelných ztrát.
- Zpětné a uzavírací ventily ve variantě "BX", které snižují náklady na instalaci.
- Volitelná odvzdušňovací příruba, která poskytuje jednoduchý způsob odvzdušnění nebo vypouštění systému bez nutnosti instalace dalšího trvalého odvzdušňovacího ventilu.
- Volitelné šroubení pro připojení potrubí různých velikostí a typů.
- K dispozici jsou volitelné zpětné a uzavírací ventily.
Technická stránka
| Rychlost ne | 1 |
| Jmenovitý průtok | 0,45 m³/h |
| Jmenovitý výtlak | 0.9 m |
| Maximální výtlak | 14 dm |
| Třída TF | 95 |
| Schválení | CE,VDE,EAC,WEEE |
Materiály
| Pouzdro čerpadla | Mosaz |
| CuZn39Pb3, MS58 |
| Oběžné kolo | Kompozit |
| PPO-GF20/nerezová ocel |
Instalace
| Minimální teplota okolí | 0 °C |
| Maximální provozní tlak | 10 bar |
| Standardní připojení potrubí | ISO 228-1 |
| Typ připojení | Rp |
| Velikost přípojky | 1/2 palce |
| Jmenovitý tlak pro připojení | PN 10 |
| Délka od portu k portu | 80 mm |
Kapalina
| Čerpaná kapalina | Voda |
| Rozsah teplot kapaliny | 2 .. 95 °C |
| Zvolená teplota kapaliny | 60 °C |
| Hustota | 983,2 kg/m³ |
Elektrické údaje
| Maximální příkon | 7 W |
| Síťová frekvence | 50 / 60 Hz |
| Jmenovité napětí | 1 x 230 V |
| Proud v otáčkách 3 | 0.07 A |
| Třída krytí (IEC 34-5) | IP44 |
| Třída izolace (IEC 85) | F |
| Norma ochrany Ex | ELECT. |
| Tepelná ochrana | Impedančně chráněno |
Ovládání
| Provozní režim zahrnuje | Žádný |
Ostatní
| Čistá hmotnost | 0,94 kg |
| Hrubá hmotnost | 1,04 kg |
| Přepravní objem | 0.003 m³ |
| Dánské číslo VVS | 380634004 |
| Švédské RSK č. | 5803089 |
| Finské LVI č. | 4615601 |
| Norské NRF č. | 9042114 |
Výkresy: Výkresová dokumentace, výkresová dokumentace, výkresová dokumentace, výkresová dokumentace, výkresová dokumentace, výkresová dokumentace:
Křivky:
